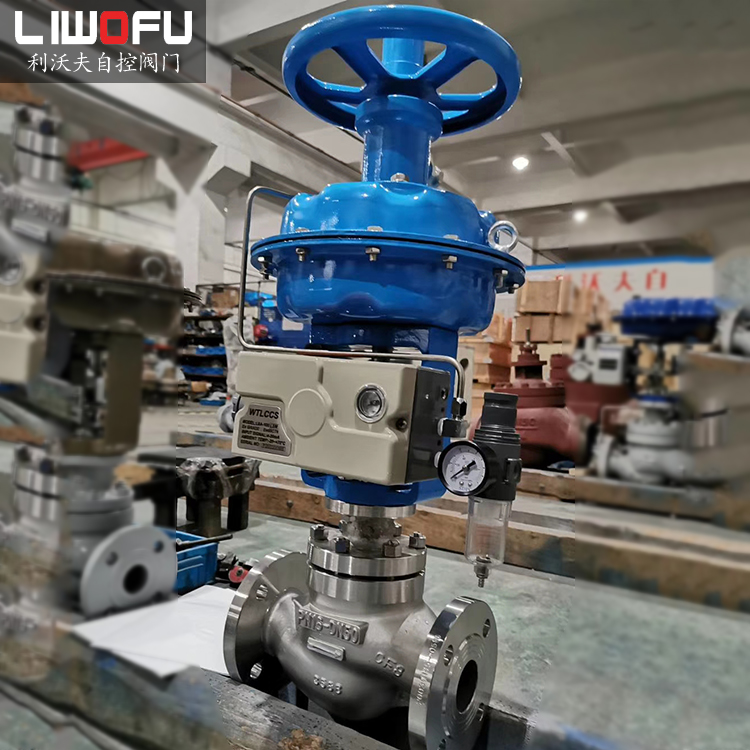

氣動調節閥選型

發布日期：[2022-10-18] 本文關鍵詞：氣動調節閥點擊率：

關于閥體

1、常壓差的場合，選用的流體壓力不平衡型的頂部導向型單向調節閥，是一種體積小，結構簡單但卻能適應苛刻工況條件的單座調節閥。由于采用不平衡型閥芯，與精小型設計的多彈簧薄膜式執行機構組合后，外型大為縮小。由于沒有采用流體壓力平衡結構，該系列調節閥特別適用于各種流體。

2、高壓及高壓差場合選用雙座調節閥，但是如果對閥座的泄漏量要求比較高時要選用套筒單座調節閥。

3、當調節系統對調節閥的噪音大于85分貝時應該選用降噪音調節閥。

4、對于壓力較低，流量范圍比較大的場合應該選用可調節球閥。

5、對流體沖刷比較嚴重或者工作在閃針狀態下的閥門原則上采用縮進，閥芯、閥座全部用司太萊合金堆焊。

6、對于在強酸強堿介質下工作的調節閥要采取耐腐蝕措施，如選型上采用耐腐蝕不銹鋼或者法體采用全部內襯聚四氟乙烯以達到防腐蝕的目的。所有閥門和執行機構都使用防風沙噴涂，所有螺栓螺母采用抗腐蝕外層以適用新疆地區。

7、調節閥的閥體、閥內件及密封件的材質及耐壓等級應符合其安裝處的工藝條件及現場的環境要求。調節閥上帶有就地機械指示裝置，可就地指示閥門的開度。

8、調節閥的配管接頭以及配套法蘭、螺母(120%)、螺母(120%)、墊片(200%)配套。配對法蘭材質必須與工藝管道材質完全一致，便于現場施工過程中的焊接。

9、標志和銘牌每臺閥都有不銹鋼銘牌，銘牌應處于易于觀察的位置，銘牌應包含以下內容。

1)制造廠的名稱

2)閥門的位號、制造番號和型號

3)閥體的材質、尺寸、壓力等級

調節閥選型要根據現場提供的介質、流量、閥簽發后的壓力、溫度、粘度、工藝管徑等參數，經過原生產廠家原裝軟件計算，并且完全符合設計各項要求。

關于執行器

1、對于執行器的選型要針對各地的氣候、條件，對我國南方地區可以選用普通型的執行機構，而對于北方高寒地區必需選用低溫型執行機構，對于環境溫度長時間在高溫情況下工作的調節閥執行機構應選用高溫型執行機構。所用執行機構為低溫型，其連接支架選用耐低溫的鑄鋼，膜片、0型圈等橡膠件均用耐低溫材料，潤滑用潤滑脂也用耐低溫潤滑脂。

2、執行機構目前多采用為多彈簧式結構，其特點為重量輕、體積小、性能高、輸出力大。氣動執行機構與所選用的調節閥類型、尺寸等相配套；對大口徑調節閥門，選用多彈簧薄膜式結構。

關于附件

1、電氣閥門定位器應接收4～20mADC的模擬信號，電源電壓24VDC。基本誤差≤±0.1%；不靈敏區微調范圍：0.3~10%；耗氣量：<3NL/min(與供氣壓力無關)。

2、定位器是整個調節閥的靈魂和心臟，直接影響到調節閥的可靠性，原則上在調劑閥選型時定位器盡量選用進口原裝。同時，對于不同的地區要分別選用普通型、高溫型和低溫型。

3、調節閥的電氣閥門定位器、氣動執行機構、空氣過濾減壓閥等作為調節閥的一個組成部分，由工裝配套，向業主統一供貨，并在調節閥發貨前由工廠進行組裝并對全部功能進行合格測試。

4、過濾減壓閥選用根據調節閥所配執行機構的大小要滿足供氣量要求。根據工作環境分常溫型、高溫型和低溫型。

5、定位器的所有電氣部分都應能滿足現場防護等級的要求。
